Трубки Пито хорошо подходят для измерения средней и высокой скорости воздушного потока и считаются стандартом, по которому сравнивают все другие приборы для измерения воздушного потока. Точное измерение требует коррекции плотности и тщательного замера.  Поскольку точность измерения диктуется устройством измерения давления, прикрепленным к трубке Пито, часто существуют более экономичные способы (обогреваемая струна и анемометр) для измерения воздушного потока в условиях низкого расхода. Для измерения больших расходов или высоких температур трубка Пито является идеальным решением. Трубки Пито не очень хорошо работают при очень низких скоростях.

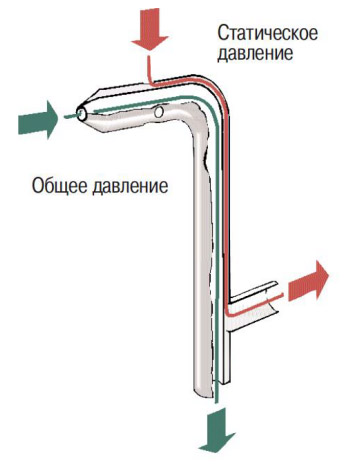

Трубка Пито измеряет полное давление и статическое давление для определения скоростного давления, из которого можно вывести скорость воздуха. Трубка Пито вставляется в воздуховод так, чтобы наконечник был направлен в сторону воздушного потока. Положительный порт манометра подключается к порту общего давления (Pt), а отрицательный - к порту статического давления (Ps). Манометр покажет скоростное давление, которое может быть преобразовано в скорость.

В современных трубках Пито правильная конструкция носа или наконечника - наряду с достаточным расстоянием между носом, кранами статического давления и штоком - минимизирует турбулентность и помехи. Это позволяет использовать их без поправочных или калибровочных коэффициентов.

Для обеспечения точных показаний скоростного давления наконечник трубки Пито должен быть направлен прямо в воздушный поток (параллельно ему). Если трубка Пито правильно выровнена, показания скоростного давления будут максимальными.

Точные показания невозможно получить в турбулентном потоке воздуха. Трубку Пито следует вставлять не менее чем на 8-1/2 диаметра воздуховода ниже по течению от колен, изгибов или других препятствий, создающих турбулентность. Для обеспечения точности измерений спрямляющие лопатки должны быть расположены на 5 диаметров воздуховода выше по течению от трубки Пито, если она используется.

Скорость воздуха не является ламинарной или одинаковой в поперечном сечении воздуховода, поэтому для определения средней скорости необходимо выполнить замеры воздуховода. Трение вблизи стенок воздуховода будет замедлять воздушный поток, так как он опирается на стенки воздуховода. Для обеспечения точности измерений необходимо следовать определенной схеме (см. предыдущую статью на сайте).

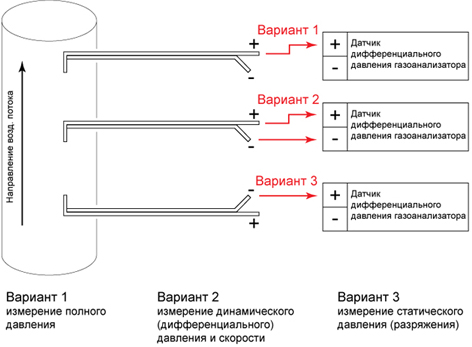

Варианты подключения трубки Пито для измерения определённого давления

Все основные формулы для работы и замерами с трубкой Пито
