В данной статье я расскажу про вентиляторы. В вентиляции в основном используются вентиляторы осевые и радиальные и их гибрид - диагональные вентиляторы, а вот диаметральные вентиляторы, к примеру, можно встретить во внутренних блоках сплит-систем кондиционирования воздуха. Вот про эти три типа вентиляторов я вам расскажу подробнее.

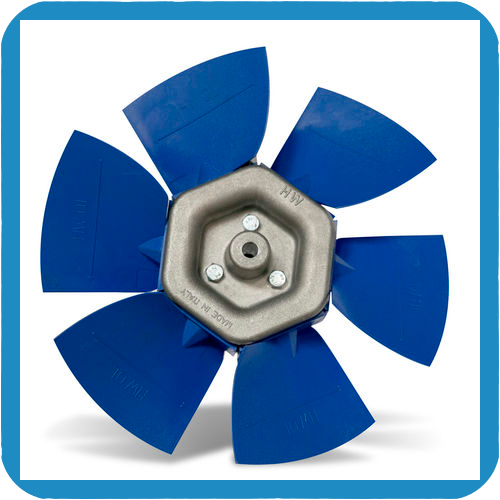

Начну, пожалуй, с самого распространённого - осевого вентилятора, у которого направление потока воздуха зависит от того, в какую сторону вращаются лопасти, если вентилятор реверсивный - то будет одинаково работать в обе стороны, иначе при работе в обратную сторону будет большая потеря мощности по воздуху. По мощности бывают на низкое (до 1кПа), среднее (до 3кПа), и высокое (от 3кПа) давления.

Преимущественно встречаю такие вентиляторы в вытяжных системах, установленные совместно с лепестковыми клапанами, которые служат для предотвращения попадания воздуха в нерабочем состоянии. Такие вентиляторы устанавливаются, например, в каналах, на крышах, используются в системах дымоудаления.

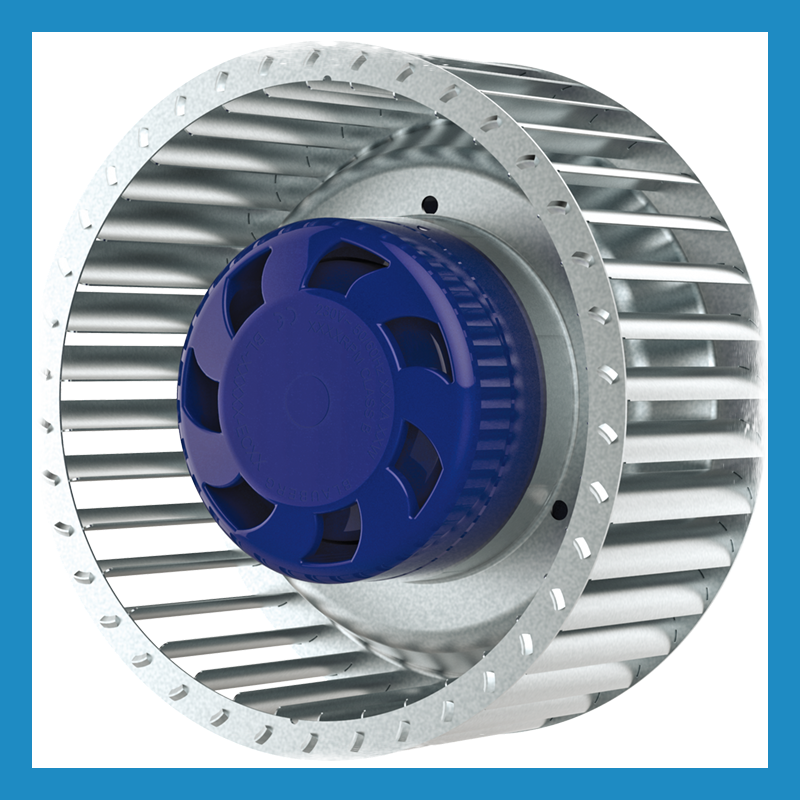

Следующий вид вентиляторов - радиальные, они же центробежные, они же "улитки" :) Как и предыдущий тип вентилятора бывают на низкое, среднее и высокое давление, отличие лишь в высоком давлении - до 12кПа.

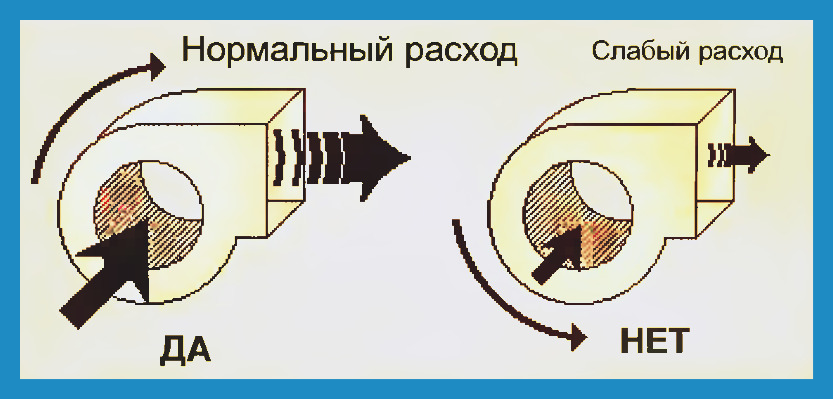

По направлению вращения большинство вентиляторов вращаются в сторону улитки. Чтобы было понятнее - посмотрите картинку из книги "Пособие для ремонтника".

Встречаются такие вентиляторы как с клиноремневой передачей, так и с непосредственной установкой двигателя на вал, могут отличаться загнутостью и количеством лопаток. Всегда монтируются с гибкими вставками и виброизоляторами. Наиболее часто встречаю в приточных системах.

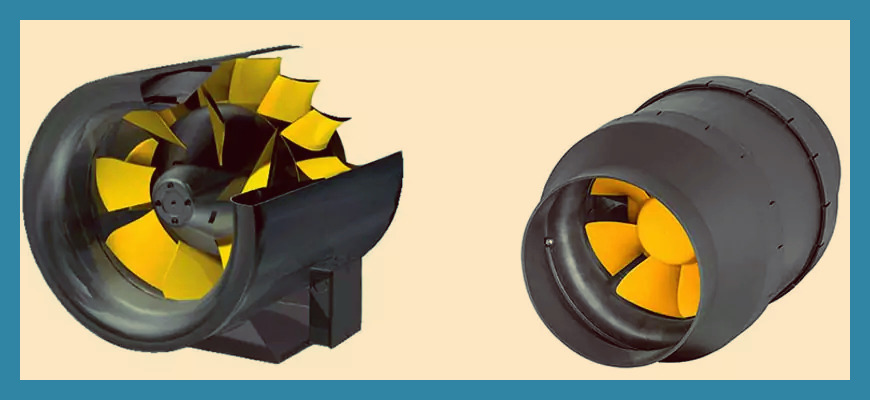

Диагональный вентилятор, он же - канальный. Применяются в основновном в небольших и средних системах вентиляции. Компактные, мало шумят и имеют хороший напор воздуха.  Применяются как в вытяжках, так и в приточках.

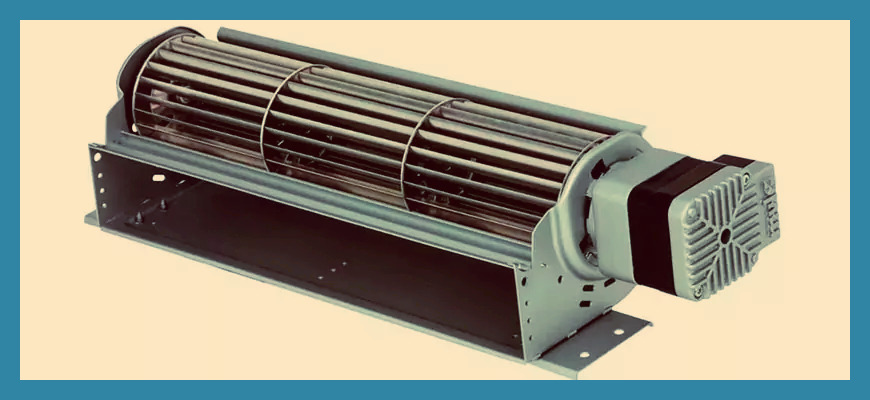

Диаметральный вентилятор похож на радиальный, только ширина рабочего колеса в разы больше. Применяются такие вентиляторы, например, в домашних внутренних блоках кондиционера, в воздушных завесах, а также в нагревателях.

Вот эти 4 типа вентиляторов наиболее часто встречаются в системах ОВКВ. Каждый из этих типов нашёл своё предназначение.

Спасибо за внимание!
