Паспортизация систем вентиляции

Admin2022-05-31Вентиляция

Системы вентиляции в Узбекистане стремительно развиваются, и ОВКВ с каждым днём становится популярнее и необходимее. Поэтому затрону такую важную тему как паспортизация (балансировка) вентиляции. Что это такое и как это делается - ниже.

Любая вновь вводимая система вентиляции перед запуском в эксплуатацию должна быть проверена на соответствие проектным данным и параметрам. Это очень важный процесс как для здоровья людей, так и для различных технологичных процессов в промышленности. Правила и нормы требуют наличие паспорта на все системы вентиляции, без данного документа эксплуатация вентиляции запрещена. Помните об этом всегда.

Как делается паспортизация (балансировка) вентиляции? Для начала необходимо получить полную документацию исследуемого объекта: даташиты, схемы оборудования, акты испытаний и прочее. Далее собирается и оформляется вся информация об оборудовании: назначение системы, данные электродвигателя, проектные объёмы и так далее. После берётся чертёж и начинаются балансировка и замеры. Это в идеале) А по факту всё может быть иначе, так как данной темой в Узбекистане занимаются несколько компаний, профессионализм которых оставляет желать лучшего))) Да и к тому же очень часто бывает так, что имеются различные несоответствия в СМР, вследствии чего завязать на проетные данные не получится. Поэтому, прежде чем начать работы по балансировке и паспортизации, правильнее будет проверить всю систему на  качество СМР, чтобы избежать ненужных зедержек в дальнейшем. Только при отсутствии проблем и косяков со стороны СМР можно приступать к замерам.

Данные замеров не должны разниться с проектными более чем на 10%, к примеру, по проекту в комнате должно быть 100 м3/час притока, а по факту допускается от 90 м3/час до 110 м3/час, и это - без учёта погрешности измерительных приборов.

Желательно все точки замеров предварительно указать в проекте, что позволит в дальнейшем оперативнее ориентироваться при замерах и оформлении документации.

Процедура Балансировки (T.A.B.) - самая полная и пошаговая инструкция, пример того, как всё выполняется, пример того, как это делается в США и Европе. Для общего понимания)

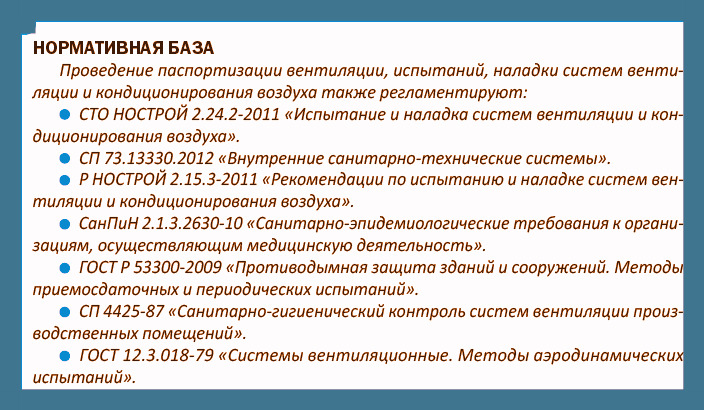

Регламентирующие документы - с этим в Узбекистане не густо) Список документов можете посмотреть в соответствующем разделе сайта. В основном приходится ссылаться на российские нормы и ГОСТы, так как я сам обучался именно по ним).


Для ознакомления выкладываю Шаблон паспорта вентиляции который можете скачать и ознакомиться. Имейте ввиду, что на каждом объекте могут быть свои требования и своя процедура балансировки.
